Verhoging Mast 58

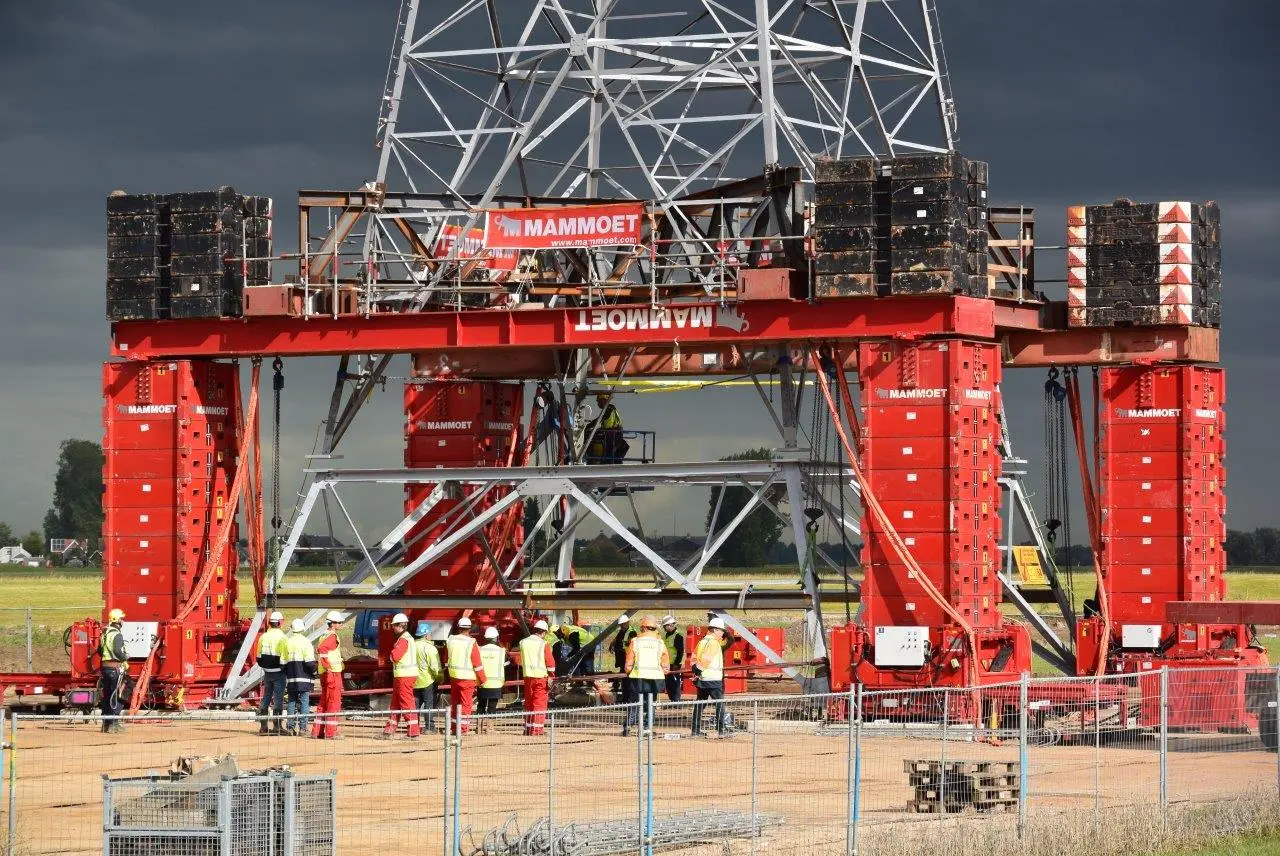

Hoogspanningsnetbeheerder TenneT heeft 26 september in de Noordwaard voor de eerste keer in Nederland een hoogspanningsmast 4 meter opgevijzeld. De mast kon op deze manier op de bestaande plek worden voorzien van een nieuw stalen onderstuk dat is gecoat om bestand te zijn tegen water. De mast is in zijn geheel, terwijl de hoogspanningslijnen onder spanning bleven, 4 meter omhoog gebracht. Tijdens deze werkzaamheden bleef de stroomvoorziening gehandhaafd. Hierdoor was het niet nodig om een kostbare noodverbinding aan te leggen. Het omhoog brengen van de mast was nodig vanwege de ontpoldering van de Noordwaard.

Mast 58 is 4 meter verhoogd met een zogenaamd ‘broekstuk’, uitgewerkt door Movares. IOB heeft de fundering ontworpen waar de verhoogde mast en ook de vijzels op staan. Deze fundering moest in beide situaties aan alle gestelde eisen, zoals verplaatsingen en sterkte voldoen. Tevens heeft IOB de stabiliteit van het geheel, tijdens de uitvoering, geanalyseerd en de sterktecontrole van de staalprofielen van de bestaande mast tijdens de uitvoering verzorgd. Tijdens het vijzelen verandert de krachtsafdracht in de bestaande mast, met als gevolg het overbelasten van een groot aantal bestaande profielen. Om het aantal overbelaste profielen te beperken zijn 2 vakwerkliggers aangebracht in de mast, daar heeft IOB zowel de profilering als de detailverbindingen voor berekend. De fundatie, het broekstuk en de bestaande mast paste uiteindelijk exact op elkaar, waardoor de vijzeloperatie een groot succes is geworden.

Klik hier voor het filmpje van TenneT van het opvijzelen van Mast 58
